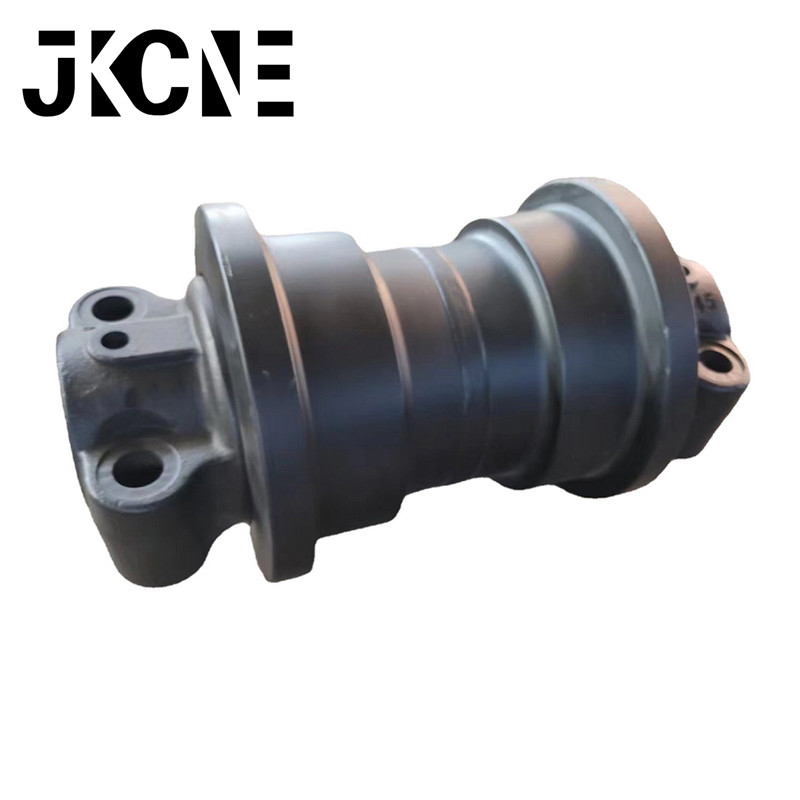

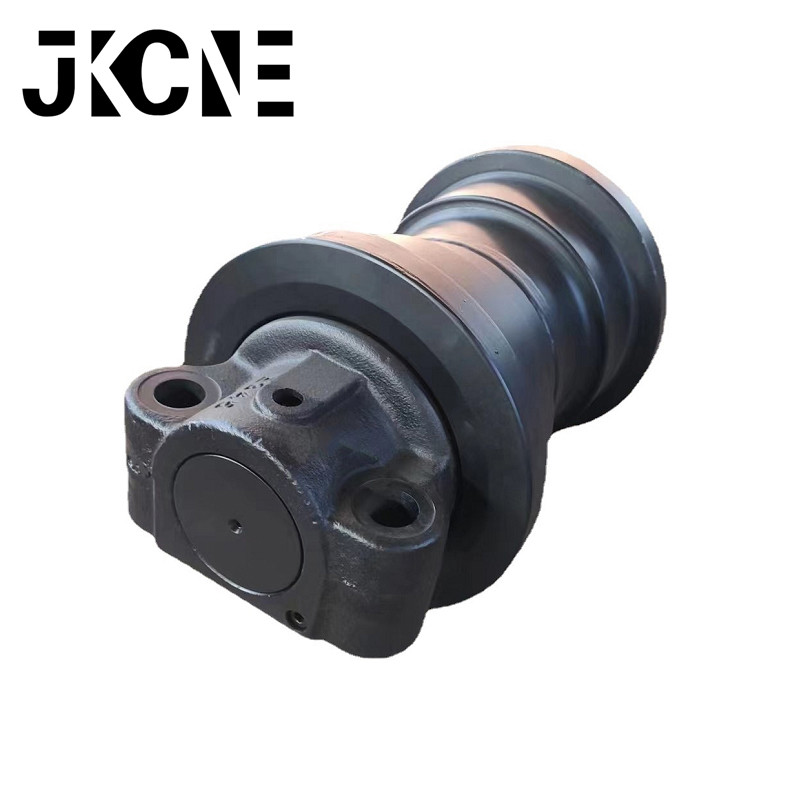

pelle Track Bottom Roller double voie D20 train de roulement à rouleaux
Les types de roues de support utilisées pour la voie combinée et la voie intégrale ou en caoutchouc sont différents : les roues de support de la voie combinée roulent sur le rail de guidage, tandis que les roues de support de la voie intégrale ou en caoutchouc roulent sur le patin de voie.
Il existe deux types de roues de support pour les chenilles combinées, comme illustré à la figure 1. L'une est une bride simple et l'autre est une bride double.Le premier est facile à fabriquer ;Il est donc plus couramment utilisé, et ce dernier est moins couramment utilisé.La présence d'un boudin a pour but d'empêcher la voie de se déplacer latéralement par rapport à celle-ci, afin d'éviter les déraillements lors des virages.La hauteur de la bride est généralement de 10 à 20 millimètres.Afin de réduire le frottement entre le côté boudin de roue et le côté rail de guidage, le côté boudin de roue est souvent transformé en un plan incliné, avec un angle incliné α= 20°~30°
